20 sampai 50 mikron.
Setipis itulah lapisan yang memikul tanggung jawab paling berat di seluruh sistem hidrolik.
Piston rod boleh terbuat dari baja paduan terbaik, silinder boleh dirakit sepresisi apa pun — tetapi begitu lapisan kromnya retak atau menipis, seluruh sistem ikut tumbang: seal tersayat, oli bocor, tekanan hilang. Kasus semacam ini bahkan menjadi objek studi serius; sebuah analisis kegagalan lapisan chromium plating pada piston rod hydraulic jack yang dipublikasikan Finishing and Coating menemukan retakan yang menembus lapisan krom setebal 43 mikron hingga memicu korosi substrat di bawahnya. Angka mikron itu bukan detail sepele — memahami standar ketebalan hard chrome adalah garis pertahanan pertama sebelum kegagalan mahal terjadi.
Masalahnya, angka ini jarang dibahas terbuka.
Kebanyakan pengguna hanya tahu “rod-nya dikrom”, tanpa pernah bertanya berapa mikron, diukur dengan apa, dan kapan harus dilapis ulang. Padahal hubungan lapisan krom dengan umur seal sudah dipetakan rapi oleh dunia riset; salah satu kajian kegagalan seal hidrolik akibat suhu dan kondisi permukaan di jurnal Engineering Failure Analysis (ScienceDirect) menegaskan bahwa degradasi seal sangat dipengaruhi kualitas permukaan lawan geseknya — dan permukaan lawan gesek itu tidak lain adalah lapisan krom di piston rod. Tema ini diangkat karena mayoritas kerusakan silinder hidrolik yang datang untuk direkondisi ternyata berawal dari hal yang sama: lapisan krom yang sudah lewat masa pakainya namun tidak pernah diperiksa.
Mari bahas tuntas: berapa standar tebalnya, bagaimana mengukurnya, dan kapan waktunya bertindak.
1. Mengapa Piston Rod Harus Dilapisi Hard Chrome
Sebelum bicara angka, pahami dulu beban kerja lapisan tipis ini — karena dari fungsinyalah standar ketebalannya diturunkan.
Empat Tugas Sekaligus dalam Hitungan Mikron
Lapisan hard chrome memberi kekerasan permukaan 800–1.000 HV (jauh di atas baja substratnya) untuk melawan goresan, koefisien gesek rendah yang memperpanjang umur seal, ketahanan korosi terhadap kelembapan dan kontaminan, serta permukaan super halus (Ra 0,05–0,2 µm setelah grinding-polishing) tempat oil film terbentuk sempurna. Empat fungsi ini bekerja serentak pada lapisan yang tebalnya tak lebih dari serpihan kertas.
2. Standar Ketebalan Berdasarkan Aplikasi
Tidak ada satu angka sakti untuk semua kondisi. Ketebalan hard chrome yang tepat mengikuti beratnya lingkungan kerja rod tersebut — inilah rangkuman praktik industri yang lazim dijadikan acuan:
| Aplikasi | Ketebalan Lazim (per sisi) | Catatan |
|---|---|---|
| Silinder pneumatik / beban ringan | 10 – 20 µm | Lingkungan kering, indoor |
| Silinder hidrolik industri umum | 20 – 30 µm | Standar paling ekonomis-efektif |
| Alat berat / mobile hydraulic | 30 – 50 µm | Debu, benturan, outdoor |
| Marine / lingkungan korosif berat | 50 – 100 µm atau duplex (Ni+Cr) | Korosi adalah musuh utama |
| Rod rekondisi (re-chrome) | Menyesuaikan undersize | Krom menebus material yang hilang |
Perlu dicatat: menambah tebal bukan berarti selalu menambah baik. Di atas rentang optimalnya, lapisan justru berisiko getas — prinsip yang akan dibahas di bab empat.
3. Proses Pelapisan: Dari Bak Elektroplating hingga Grinding Akhir
Ketebalan akhir tidak lahir dari satu langkah, melainkan rangkaian proses yang saling mengunci. Alur inilah yang dijalankan fasilitas plating dan bengkel industri Bekasi yang menangani rekondisi rod secara utuh.
Tahapan Standarnya
- Inspeksi dan pengukuran awal — memetakan keausan, baret, dan kelurusan rod.
- Grinding undersize — membuang lapisan lama dan permukaan rusak hingga diameter turun terukur.
- Elektroplating hard chrome — rod menjadi katoda dalam larutan asam kromat; ketebalan dikendalikan lewat arus dan waktu pencelupan.
- Baking (de-embrittlement) — pemanasan ±200°C beberapa jam untuk mengusir hidrogen yang terperangkap agar rod tidak getas.
- Grinding dan polishing akhir — mengembalikan diameter nominal dengan kehalusan Ra di bawah 0,2 µm.
“Lapisan krom yang baik tidak terlihat oleh mata. Yang terlihat oleh mata biasanya justru masalahnya.” — kelakar lama para plater berpengalaman.
4. Terlalu Tipis Berbahaya, Terlalu Tebal Juga Bermasalah
Inilah paradoks yang paling sering mengejutkan klien: menambah mikron tidak selalu menambah perlindungan.
- Terlalu tipis (di bawah spesifikasi) — jaringan micro-crack alami krom menembus hingga substrat, membuka jalan korosi; ketahanan aus juga tidak cukup untuk umur pakai yang diharapkan.
- Terlalu tebal (jauh di atas kebutuhan) — tegangan internal lapisan meningkat, krom menjadi getas dan mudah terkelupas (spalling) saat rod menerima defleksi atau benturan; biaya dan waktu proses pun membengkak percuma.
- Kuncinya: tentukan ketebalan hard chrome dari kondisi operasinya, lalu pastikan proses baking dan grinding akhirnya benar — bukan sekadar mengejar angka tebal.
5. Lima Cara Mengukur Ketebalan Lapisan Krom
Mengukur lapisan mikron menuntut alat yang tepat; mengandalkan perasaan adalah resep kegagalan. Berikut metode dari yang paling sederhana hingga laboratorium, sebagaimana dipraktikkan di bengkel bubut Jababeka dan fasilitas QC modern.
Dari Bengkel hingga Laboratorium

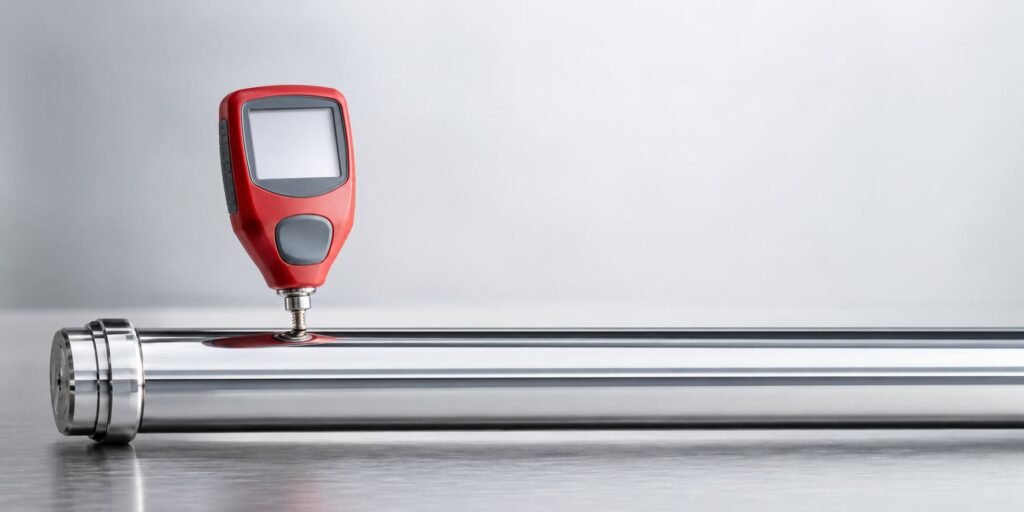

Selisih micrometer — ukur diameter sebelum dan sesudah plating; sederhana, cukup akurat untuk kontrol proses. Magnetic induction gauge — alat genggam untuk lapisan non-magnetik di atas baja; cepat dan tanpa merusak. Eddy current gauge — alternatif non-destruktif dengan prinsip berbeda. XRF (X-ray fluorescence) — presisi tinggi sekaligus membaca komposisi lapisan. Cross-section metallography — memotong sampel dan mengukur di bawah mikroskop; paling akurat, sifatnya destruktif, dipakai untuk audit atau analisis kegagalan.
6. Tanda-Tanda Lapisan Krom Mulai Gagal
Lapisan krom jarang gagal mendadak; ia mengirim sinyal lebih dulu. Mengenali sinyal ini sejak dini — keterampilan rutin para teknisi bengkel mesin Cikarang saat menerima silinder bermasalah — membedakan perbaikan ringan dari penggantian total.
- Baret memanjang (scoring) searah gerakan rod — partikel keras terjebak di seal.
- Bintik korosi (pitting) — micro-crack sudah tembus ke substrat; titik ini akan merobek seal.
- Kilap tidak merata atau kusam sebagian — keausan lapisan tidak seragam.
- Terkelupas serpih (spalling/flaking) — adhesi gagal atau lapisan terlalu getas; kondisi paling darurat.
- Kebocoran seal berulang meski seal baru — hampir pasti masalahnya di permukaan rod, bukan di seal.
7. Re-Chrome: Menghidupkan Kembali Rod yang Sudah Aus
Kabar baiknya: rod dengan lapisan gagal hampir selalu bisa diselamatkan, selama substratnya belum bengkok parah atau terkorosi dalam. Proses rekondisinya memadukan pekerjaan plating dengan presisi jasa machining Cikarang dalam satu rangkaian: straightening bila perlu, grinding undersize, pelapisan ulang dengan ketebalan menyesuaikan material yang hilang, baking, lalu grinding-polishing ke diameter akhir.
Kapan Re-Chrome, Kapan Ganti Baru
Re-chrome unggul secara biaya (umumnya 30–50% dari harga rod baru) dan waktu untuk rod berdiameter besar atau non-standar. Ganti baru lebih masuk akal jika rod bengkok melebihi batas koreksi, pitting sudah dalam, atau dimensinya standar dan tersedia di pasaran.
8. Memasukkan Pemeriksaan Krom ke Jadwal Perawatan
Kebiasaan kecil yang menyelamatkan banyak anggaran: menjadikan inspeksi visual rod dan pengukuran ketebalan hard chrome sebagai item tetap dalam program maintenance mesin industri — misalnya setiap enam bulan untuk silinder kritis. Deteksi dini pitting sekecil apa pun berarti re-chrome ringan hari ini, alih-alih penggantian silinder lengkap plus downtime panjang di kemudian hari.
Pekerjaan inilah yang kami tekuni di Sahl Engineering Indonesia: layanan hard chrome untuk piston rod, pembuatan cylinder dan housing piston, hingga rekondisi silinder hidrolik menyeluruh — plating dan machining presisinya berada dalam satu koordinasi, sehingga ketebalan lapisan dan dimensi akhir terjaga konsisten. Kami adalah perusahaan yang terdaftar di Lembaga OSS – Kementerian Investasi dan Hilirisasi/BKPM, sehingga legalitas kami terbuka untuk diverifikasi. Di Bekasi bagian manapun Anda berada, tim kami akan dengan senang hati mengunjungi dan berdiskusi tentang kebutuhan Anda!
9. Pertanyaan yang Sering Diajukan (FAQ)
Empat pertanyaan berikut paling sering diajukan klien sebelum memutuskan re-chrome.
Berapa lama umur lapisan hard chrome pada piston rod?
Bervariasi menurut lingkungan dan siklus kerja: 3–7 tahun untuk hidrolik industri indoor, bisa lebih pendek pada alat berat outdoor. Inspeksi berkala lebih penting daripada patokan tahun.
Apakah ketebalan hard chrome bisa ditambah tanpa mengubah diameter rod?
Tidak — plating menambah diameter. Karena itu prosesnya selalu diawali grinding undersize, lalu dilapis hingga kembali tepat ke diameter nominal setelah grinding akhir.
Apa itu hydrogen embrittlement dan mengapa baking wajib?
Saat elektroplating, atom hidrogen menyusup ke baja dan membuatnya getas. Baking ±200°C mengusir hidrogen tersebut. Melewatkan baking berisiko rod patah mendadak di bawah beban — kegagalan yang tampak misterius padahal akarnya di proses.
Rod baret sedikit, apakah cukup dipoles saja?
Jika baret belum menembus lapisan (masih dalam mikron atas), polishing bisa cukup. Jika sudah terasa oleh kuku atau sudah tampak pitting, poles hanya menunda — lapisan perlu diperbarui lewat re-chrome.
Mikron yang Menjaga Jutaan Rupiah Anda
Demikianlah perjalanan lengkap lapisan tipis yang menopang kerja berat sistem hidrolik. Menarik diingat bahwa seluruh teknologi elektroplating modern berdiri di atas hukum elektrolisis yang dirumuskan Michael Faraday hampir dua abad silam — hubungan presisi antara arus, waktu, dan massa logam yang terdeposisi, yang hingga hari ini dipakai setiap plater untuk mengendalikan mikron demi mikron lapisan krom. Warisan sains itu kini ada di tangan Anda dalam bentuk keputusan sederhana: periksa rod Anda secara berkala, ukur lapisannya, dan bertindaklah sebelum sinyal kecil menjadi kegagalan besar. Bila ada rod yang kondisinya meragukan, kirimkan fotonya kepada kami — penilaian awal dan rekomendasi dari tim kami tidak dipungut biaya.
