Ada satu kenyataan yang diterima setiap engineer di awal kariernya, biasanya lewat cara yang menyakitkan: tidak ada dimensi yang benar-benar sempurna.
Poros yang diminta Ø25 mm tidak akan pernah tepat 25,000000 mm.
Selalu ada penyimpangan. Sekecil apa pun.
Pertanyaannya bukan bagaimana menghilangkan penyimpangan itu — melainkan seberapa besar penyimpangan yang masih boleh diterima. Standar internasional seperti ISO 2768 dan ISO 286 lahir untuk menjawabnya, dan sebagaimana diulas dalam panduan standar toleransi manufaktur yang diterbitkan Xometry Pro, pemilihan standar yang tepat berdampak langsung pada biaya, lead time, dan tingkat reject. Bahasa teknis yang mengatur semua ini punya satu nama: toleransi dimensi machining.
Sayangnya, bahasa ini sering dianggap “urusan drafter”.
Padahal konsekuensinya sangat nyata di lantai produksi: pasangan poros-lubang yang macet, bearing yang cepat panas, atau sebaliknya — part yang terlalu longgar dan bergetar. Dunia riset pun terus mengembangkan disiplin ini; sebuah kajian tentang Geometric Dimensioning and Tolerancing di jurnal Applied Sciences (MDPI) bahkan menyebut GD&T sebagai fondasi functional fitness dan penjaminan mutu manufaktur modern, yang kini beradaptasi hingga ke era additive manufacturing dan digital twin. Tema ini diangkat karena keluhan yang paling sering muncul dari lantai pabrik bukanlah soal mesin, melainkan soal gambar teknik yang toleransinya ditulis asal-asalan — terlalu ketat sehingga mahal, atau terlalu longgar sehingga part gagal berfungsi.
Panduan ini merangkum yang wajib dikuasai. Ringkas, aplikatif, tanpa perlu membuka ulang diktat kuliah.
1. Toleransi Dimensi: Definisi dan Logika di Baliknya
Sebelum membahas simbol-simbol H7 atau g6, pahami dulu filosofi dasarnya, karena dari sinilah semua tabel dan standar diturunkan.
Definisi Praktis
Toleransi adalah rentang penyimpangan yang diizinkan dari ukuran nominal. Jika gambar mencantumkan Ø25 H7, artinya lubang boleh berada antara 25,000 hingga 25,021 mm — di dalam rentang itu, part dinyatakan go; di luarnya, no-go. Dalam praktik toleransi dimensi machining, rentang inilah yang menjadi kontrak antara desainer, operator, dan inspektor QC.
Mengapa Tidak Dibuat Seketat Mungkin Saja?
Karena presisi itu mahal. Setiap tingkat pengetatan menuntut mesin lebih presisi, proses tambahan, alat ukur lebih akurat, dan waktu inspeksi lebih lama. Toleransi yang baik adalah yang cukup — cukup ketat untuk menjamin fungsi, cukup longgar untuk tetap ekonomis.
2. Mengenal IT Grade dalam Sistem ISO 286
Sistem ISO 286 membagi tingkat presisi ke dalam kelas yang disebut IT grade (International Tolerance grade), dari IT01 yang paling presisi hingga IT18 yang paling kasar. Semakin kecil angkanya, semakin sempit rentang toleransinya.
| IT Grade | Rentang Tipikal (Ø25 mm) | Proses yang Mampu | Aplikasi Umum |
|---|---|---|---|
| IT5 – IT6 | 9 – 13 µm | Grinding, honing | Bearing seat, spindle presisi |
| IT7 | 21 µm | Grinding, CNC finish | Suaian poros-lubang umum |
| IT8 – IT9 | 33 – 52 µm | Bubut/milling halus | Komponen mesin standar |
| IT10 – IT11 | 84 – 130 µm | Bubut/milling biasa | Part non-kritis |
| IT12 – IT14 | 210 – 520 µm | Cutting, fabrikasi | Konstruksi, rangka |
Tabel di atas sekaligus menjelaskan mengapa satu gambar bisa menghasilkan harga berbeda: IT grade menentukan proses, dan proses menentukan biaya.
3. Suaian (Fit): Saat Dua Komponen Harus Bekerja Sama

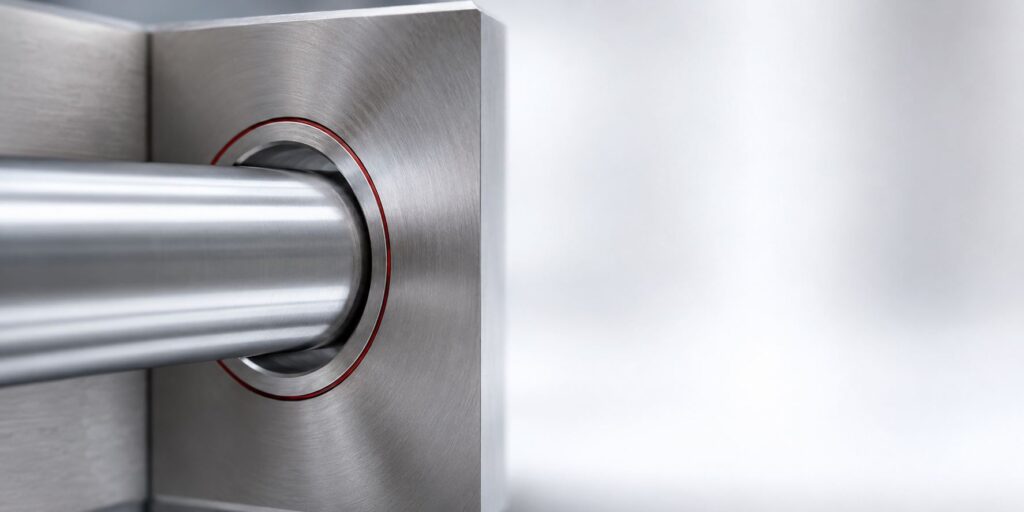

Toleransi baru bermakna penuh ketika dua part dipasangkan. Kombinasi toleransi lubang dan poros inilah yang disebut suaian — dan salah memilihnya adalah sumber masalah perakitan paling umum yang ditangani teknisi bengkel industri Bekasi dari tahun ke tahun.
Tiga Keluarga Suaian
- Clearance fit (suaian longgar) — selalu ada celah; poros bebas berputar atau bergeser. Contoh: H7/g6 untuk poros yang meluncur di bushing.
- Transition fit (suaian pas) — bisa sedikit longgar atau sedikit sesak; untuk part yang butuh posisi akurat tapi masih bisa dibongkar. Contoh: H7/k6 pada pemasangan pulley.
- Interference fit (suaian paksa) — poros lebih besar dari lubang; pemasangan dengan press atau pemanasan. Contoh: H7/p6 untuk bushing yang ditanam permanen.
“Gambar teknik adalah kontrak. Toleransi adalah pasal-pasalnya.” — pegangan umum di ruang engineering manapun.
4. Cara Membaca Kode H7/g6 Tanpa Menghafal Tabel
Banyak yang gentar melihat kode seperti Ø25 H7/g6, padahal logikanya sederhana dan konsisten.
Huruf menunjukkan posisi zona toleransi terhadap garis nol: huruf kapital untuk lubang, huruf kecil untuk poros. Huruf H berarti batas bawah lubang tepat di ukuran nominal. Untuk poros, huruf a–g berada di bawah nominal (menghasilkan celah), h tepat di nominal, dan k–z di atas nominal (menghasilkan sesak). Angka di belakang huruf adalah IT grade yang sudah dibahas di bab dua. Jadi H7/g6 terbaca: lubang presisi standar, poros sedikit di bawah nominal — hasilnya suaian longgar halus untuk gerakan presisi.
5. Hubungan Toleransi, Proses, dan Biaya Produksi
Setiap keputusan toleransi adalah keputusan finansial. Prinsip yang dipegang para machinist senior di bengkel bubut Jababeka: kejar fungsi, bukan angka cantik.
Aturan Praktis yang Menghemat Anggaran
Terapkan toleransi ketat hanya pada fitur fungsional — dudukan bearing, permukaan seal, lubang pengarah. Fitur non-fungsional cukup mengikuti toleransi umum ISO 2768-m. Pengalaman lapangan menunjukkan pola yang konsisten: gambar yang menerapkan toleransi dimensi machining secara selektif bisa 30–50% lebih murah dikerjakan dibanding gambar yang memukul rata semua dimensi dengan ±0,01 mm.
6. Sekilas GD&T: Ketika Toleransi Ukuran Saja Tidak Cukup
Dimensi yang benar belum menjamin bentuk yang benar. Lubang bisa berdiameter tepat namun posisinya melenceng; permukaan bisa rata ukurannya namun melengkung bentuknya. Di sinilah Geometric Dimensioning and Tolerancing masuk — simbol kesejajaran, kedataran, posisi, dan run-out yang kini makin sering muncul di gambar-gambar yang diterima bengkel mesin Cikarang dari klien otomotif dan elektronik.
Simbol yang Paling Sering Dipakai
Flatness (kedataran) untuk permukaan referensi, perpendicularity (ketegaklurusan) untuk dudukan vertikal, position (posisi sejati) untuk pola lubang, dan circular run-out untuk komponen berputar. Menguasai empat simbol ini saja sudah menutup mayoritas kebutuhan gambar industri umum.
7. Kesalahan Umum Engineer dan Cara Menghindarinya
Pola kesalahannya ternyata berulang di hampir semua industri. Daftar ini disarikan dari ribuan gambar teknik yang melewati meja estimasi penyedia jasa machining Cikarang dan sekitarnya.
- Memukul rata toleransi ketat ke semua dimensi — biaya membengkak tanpa manfaat fungsional.
- Menulis suaian tanpa memahami fungsinya — H7/p6 dipakai untuk part yang seharusnya bisa dibongkar-pasang.
- Lupa mencantumkan toleransi umum (general tolerance) di kepala gambar, membuat vendor menebak sendiri.
- Mengabaikan kemampuan proses — meminta IT6 pada proses fabrikasi las yang mustahil mencapainya.
- Tidak mendiskusikan datum pengukuran, sehingga hasil ukur vendor dan QC internal berbeda acuan.
8. Toleransi dan Umur Mesin: Kaitan yang Sering Terlewat
Ada dimensi jangka panjang dari topik ini yang jarang dibicarakan: interchangeability. Part pengganti yang dibuat dengan acuan toleransi dimensi machining yang benar akan terpasang mulus tanpa modifikasi, memangkas durasi perbaikan secara drastis. Karena itu, dokumentasi toleransi part kritis sebaiknya menjadi bagian tak terpisahkan dari program maintenance mesin industri — bukan sekadar arsip engineering.
Pada praktiknya, kami di Sahl Engineering Indonesia menerapkan disiplin ini setiap hari: membaca ulang suaian di gambar klien, mengonfirmasi fungsi part sebelum memilih proses, dan menyerahkan hasil ukur bersama barangnya. Kebiasaan kecil yang menyelamatkan banyak jadwal produksi klien kami di Cikarang, Karawang, dan sekitarnya. Sebagai informasi, kami adalah perusahaan yang terdaftar di Lembaga OSS – Kementerian Investasi dan Hilirisasi/BKPM, sehingga aspek legalitas kami terbuka untuk diverifikasi. Di Bekasi bagian manapun Anda berada, tim kami akan dengan senang hati mengunjungi dan berdiskusi tentang kebutuhan Anda!
9. Pertanyaan yang Sering Diajukan (FAQ)
Empat pertanyaan berikut paling sering muncul saat kami mendampingi klien membaca gambar teknik.
Apa beda ISO 2768 dan ISO 286?
ISO 2768 mengatur toleransi umum untuk dimensi yang tidak diberi toleransi khusus di gambar, sedangkan ISO 286 mengatur sistem toleransi dan suaian poros-lubang secara spesifik (IT grade dan kode huruf).
Toleransi paling ketat yang wajar untuk machining konvensional berapa?
Untuk bubut dan milling konvensional yang terawat, ±0,02–0,05 mm masih realistis. Di bawah itu, prosesnya sebaiknya ditutup dengan grinding.
Bagaimana jika gambar dari prinsipal memakai standar ANSI/ASME, bukan ISO?
Prinsipnya setara dan dapat dikonversi. Yang penting, sampaikan standar acuannya sejak awal agar interpretasi simbol — terutama GD&T — tidak berbeda antara desainer dan vendor.
Apakah part lama tanpa gambar bisa dibuatkan toleransinya?
Bisa, melalui reverse engineering: part diukur menyeluruh, fungsi dan pasangannya dianalisis, lalu toleransi dimensi machining ditetapkan berdasarkan suaian aktual di mesin — bukan sekadar menyalin angka hasil pengukuran.
Presisi yang Tepat Guna, Bukan Presisi yang Berlebihan
Mengakhiri artikel ini, ada baiknya mengingat warisan pemikiran Genichi Taguchi, insinyur mutu legendaris Jepang yang memperkenalkan konsep quality loss function: setiap penyimpangan dari nilai target menimbulkan kerugian, tetapi mengejar presisi melebihi kebutuhan fungsi juga merupakan pemborosan. Keseimbangan itulah inti dari seni menoleransi. Tentukan fitur mana yang benar-benar kritis, beri toleransi yang tepat guna, dan serahkan eksekusinya kepada mitra yang memahami bahasa gambar Anda. Jika butuh teman diskusi untuk meninjau suaian di gambar teknik sebelum diproduksi, kami selalu terbuka — kirimkan saja gambarnya, tinjauan awal dari tim kami gratis.
